，可以準確識別發射脈沖與接收脈沖的時間間隔，從而進一步計算出天線到被測介質表面的距離
。
即使在工況比較復雜的情況下，存在虛假回波，用新的微處理技術和調試軟件也可以準確的分析出物位的回波，獲得準確的測量結果。
天線接收反射的微波脈沖并將其傳輸給電子線路，微處理器對此信號進行處理，識別出微脈沖在物料表面所產生的回波。正確的回波信號識別由脈沖軟件完成，精度可達到毫米級。距離物料表面的距離D與脈沖的時間行程T成正比：
D=C×T/2
其中C為光速

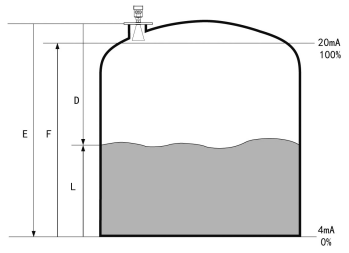

因空罐的距離E已知，則物位L為：
L=E-D
通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境，對應于4－20mA輸出。
l 應用介紹：
6GHz智能系列雷達物位計適用于對液體、漿料、顆粒料及塊料的物位進行非接觸式連續測量，適用于溫度、壓力變化大；有惰性氣體及揮發存在的場合。
采用微波脈沖的測量方法，并可在工業頻率波段范圍內正常工作。波束能量較低，可安裝于各種金屬、非金屬容器或管道內，對人體及環境均無傷害。
2、 產品簡介

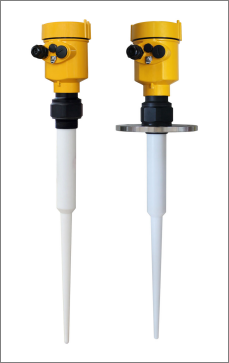

l 801
適用介質： 液體，微腐蝕性液體
應 用： 污水液位測量；
揮發性小的酸堿液位測量；
漿料料位測量；
防爆認證： Exia ⅡC T6 Ga/ Exd ⅡC T6 Gb
測量范圍： 0～20m
天 線： 棒式天線（PP/PTFE）
頻 率： 6GHz
過程溫度：（-40～130）℃
測量精度： ±10mm
過程壓力：（-0.1～0.3）MPa
信號輸出：（4～20）mA/HART
現場顯示： 四位LCD可編程
電 源： 兩線制（DC24V）
四線制（DC24V/AC220V）
重 復 性： ± 1mm
外 殼： 鋁 單腔/鋁 雙腔/塑料 單腔/不銹鋼 單腔
過程連接： 法蘭（選配）/螺紋

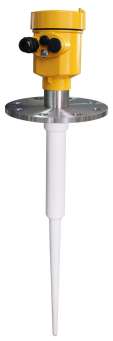

l 802
適用介質： 液體，特別適合強腐蝕性液體
應 用： 具有壓力的液位測量
污水液位測量
揮發性大的酸堿液位測量
漿料料位測量
防爆認證： Exia ⅡC T6 Ga/Exd ⅡC T6 Gb
測量范圍： 0～20m
天 線： 棒式天線（PTFE）
頻 率： 6GHz
過程溫度： -40～130℃(標準型)/-40～180℃(高溫型)
測量精度： ±10mm
過程壓力：（-0.1～1.6）MPa
信號輸出：（4～20）mA/HART
現場顯示： 四位LCD可編程
電 源： 兩線制（DC24V）
四線制（DC24V/AC220V）
重 復 性： ± 1mm
外 殼： 鋁 單腔/鋁 雙腔/塑料 單腔/不銹鋼 單腔
過程連接： 翻邊法蘭

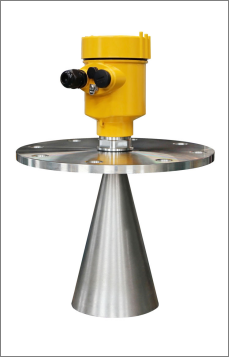

l 803
適用介質： 液體,特別是帶有壓力及揮發性液體
應 用： 原油、輕油液位測量
；
氫氧化鋁液位測量；
原煤、石灰石倉位測量
；
焦碳料位測量；
防爆認證： Exia ⅡC T6 Ga/ Exd ⅡC T6 Gb
測量范圍： 0～35m
天 線： 喇叭天線
頻 率： 6GHz
過程溫度： -40～130℃(標準型)/-40～230℃(高溫型)
測量精度： ±10mm
過程壓力：（-0.1～4）MPa
信號輸出：（4～20）mA/HART
現場顯示： 四位LCD可編程
電 源： 兩線制（DC24V）
四線制（DC24V/AC220V）
重 復 性： ± 1mm
外 殼： 鋁 單腔/鋁 雙腔/塑料 單腔/不銹鋼 單腔
過程連接： 法蘭(選配)/ 螺紋
l 803T
適用介質： 液體,特別是帶有腐蝕性及揮發性的液體
應 用： 酸堿儲罐等
防爆認證： Exia ⅡC T6 Ga/ Exd ⅡC T6 Gb
測量范圍： 0～20m
天 線： 防腐全密封天線
頻 率： 6GHz
過程溫度： -40～130℃
測量精度： ±10mm
過程壓力：（-0.1～0.6）MPa
信號輸出：（4～20）mA/HART
現場顯示： 四位LCD可編程
電 源： 兩線制（DC24V）
四線制（DC24V/AC220V）
重 復 性： ± 1mm
外 殼： 鋁 單腔/鋁 雙腔/塑料 單腔/不銹鋼 單腔
過程連接： DN150 PN16法蘭連接
l 804
適用介質： 固體顆?div id="jfovm50" class="index-wrap">；驂K料，不適用固體粉料
應 用： 石灰塊料測量
原煤塊料測量
防爆認證： Exia ⅡC T6 Ga/ Exd ⅡC T6 Gb
測量范圍： 0～35m
天 線： 喇叭天線
頻 率： 6GHz
過程溫度： -40～130℃
測量精度： ±10mm
過程壓力：（-0.1～0.3）MPa
信號輸出：（4～20）mA/HART
現場顯示： 四位LCD可編程
電 源： 兩線制（DC24V）
四線制（DC24V/AC220V）
重 復 性： ± 1mm
外 殼： 鋁 單腔/鋁 雙腔/塑料 單腔/不銹鋼 單腔
過程連接： 萬向節法蘭（選配)

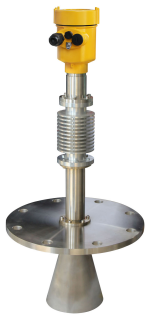

l 805
適用介質： 固體，特別是高溫環境下的介質測量
應 用： 高爐料位測量
防爆認證： Exia ⅡC T6 Ga/Exd ⅡC T6 Gb
測量范圍： 0～15m
天 線： 喇叭天線
頻 率： 6GHz
過程溫度：（-40～400）℃
測量精度： ±15mm
過程壓力：（-0.1～0.3）MPa
信號輸出：（4～20）mA/HART
現場顯示： 四位LCD 可編程
電 源： 兩線制（DC24V）
四線制（DC24V/AC220V）
重 復 性： ± 1mm
外 殼： 鋁 單腔/鋁 雙腔/塑料 單腔/不銹鋼 單腔
過程連接： 法蘭
技術參數
一般數據
天線型材 PTFE、PP
、PVDF、不銹鋼
外殼 鑄鋁、塑料
、不銹鋼
外殼和外殼之間的密封 硅橡膠
外殼視窗 聚碳酸脂
接地端子 不銹鋼
過程連接:
801 G1?″A 螺紋 或 1?″NPT 螺紋 或 法蘭
802 PTFE翻邊法蘭
803 不銹鋼法蘭 / 螺紋
803T 不銹鋼+PTFE 翻邊法蘭
804 不銹鋼萬向法蘭
805 不銹鋼法蘭
供電電壓
兩線制 24 VDC
四線制 198～242VAC（雙腔隔爆） 110VAC （雙腔隔爆）
功耗 max. 22.5mA
允許紋波 - <100Hz Uss < lV
- (100～100K)Hz Uss < l0mV
電纜參數
電纜入口／插頭 1個 M20×l.5電纜入口（電纜直徑6～12mm）
1個 盲堵 M20×l.5
彈簧接線端子 用于導線橫截面2.5mm2
輸出參數
輸出信號 (4～20)mA/HART
分辨率 1.6μA
故障信號 電流輸出不變；20.5mA；22mA
；3.9mA
四線制負載電阻 500Ω
積分時間 (0～36)s，可調
特征參數
盲區 天線末端
測量距離:
801 20m（液體）
802 20m（液體）
803 35m （液體及固體塊料）
803T 20m（液體）
804 35m（固體）
805 15m（固體）
測量間隔 約1s （取決于參數設置）
調整時間 約1s （取決于參數設置）
分辨率 1mm
精度 10mm 或＜0.1%（見下面精度示意圖）
工作存儲及運輸溫度 (-40～80) ℃
過程溫度（天線部分的溫度）:
801 -40～130℃
802 -40～130℃ (標準型) / -40～180℃ (高溫型)
803 -40～130℃ (標準型) / -40～230℃ (高溫型)
803T -40～130℃
804 -40～130℃
805 (-40～400)℃
相對濕度 ＜95%
罐內壓力 Max. 4MPa
耐 震 振動頻率(10～150)Hz，振動加速度可達l0m/s2

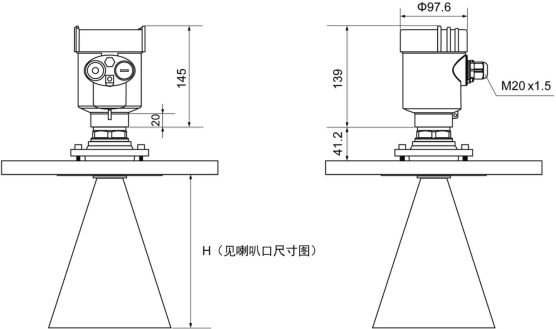

產品尺寸

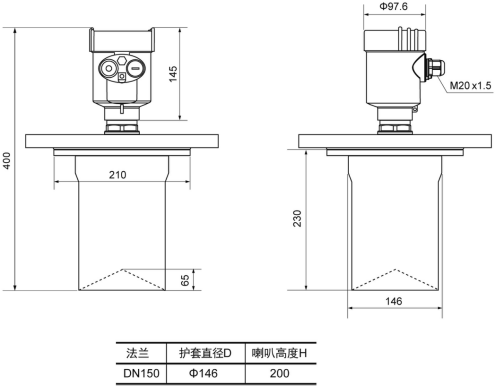

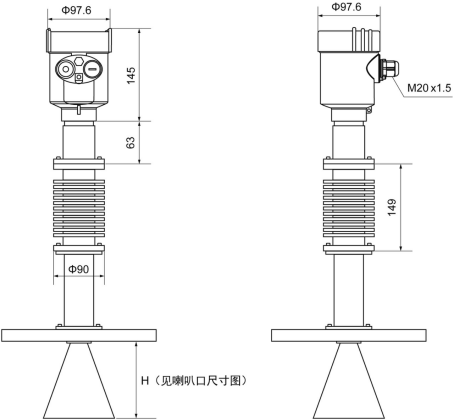

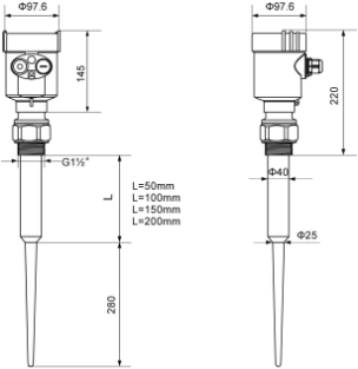

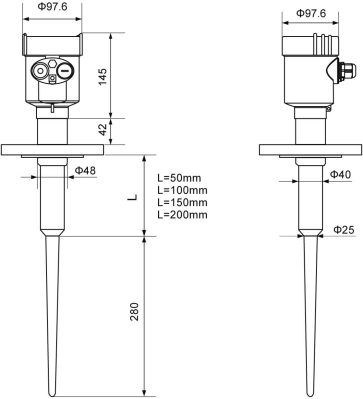

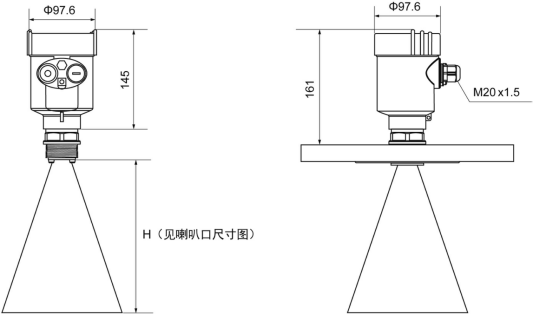

801
