，引起反射
，一部分脈沖能量被反射回來
。發射脈沖與反射脈沖的時間間隔與被測介質的距離成正比
。
v 特 點：
由于采用了先進的微處理器和獨特的Echo Discovery回波處理技術，導波雷達物位計可以應用于各種復雜工況。
多種過程連接方式及探測組件的型式，使得70X系列導波雷達物位計適用于各種復雜工況及應用場合。如：高溫、高壓及小介電常數介質等。
采用脈沖工作方式，導波雷達物位計發射功率極低，可安裝于各種金屬、非金屬容器內，對人體及環境均無傷害。
v 說 明：
導波雷達是基于時間行程原理的測量儀表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖并沿纜式或桿式探頭傳播，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，并將距離信號轉化為物位信號。
反射的脈沖信號沿纜式或桿式探頭傳導到儀表電子線路部分，微處理器對此信號進行處理，識別出微波脈沖在物料表面所產生的回波。正確的回波信號識別由脈沖軟件完成，距離物料表面的距離D與脈沖的時間行程T成正比：
D=C×T/2
其中C為光速
因空罐的距離E已知，則物位L為：
L=E-D
通過輸入空罐高度E（=零點），滿罐
高度F（=滿量程）及一些應用參數來
設定，應用參數將自動使儀表適應測
量環境，對應于4－20mA輸出。

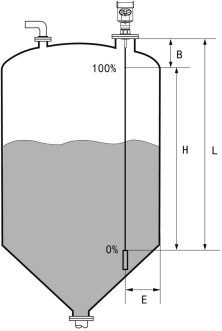

v 測量范圍：
頂部盲區是指物料高料面與測量參考點之間的小距離。
底部盲區是指纜繩底部附近無法準確測量的一段距離。
頂部盲區和底部盲區之間是有效測量距離。
說明：
H----測量范圍
L----空罐距離
B----頂部盲區
E----探頭到罐壁的短距離
注意：
只有物料處于頂部盲區和底部盲區之
間時，才能保證罐內物位的可靠測量
。
產品簡介

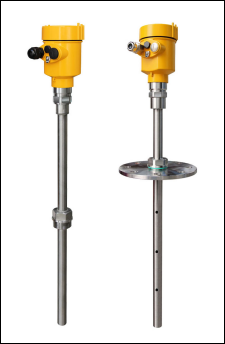

l 701
適用介質： 液體，固體粉料
應 用： 液體及固體粉狀料測量，復雜過程條件
防爆認證： Exia ⅡC T6 Ga/ Exd ⅡC T6 Gb
測量范圍： 纜式 0~30m / 桿式 0~6m
頻率范圍： 500MHz-1.8GHz
天 線： 單纜或單桿式天線
測量精度： ±10mm
過程溫度： -40～120℃(標準型)/-40～230℃(高溫型)
過程壓力：（-0.1～4）MPa
信號輸出：（4～20）mA HART / Modbus-RS485
現場顯示： 四位LCD 可編程
電 源： 兩線制（DC24V) /四線制（DC24V/AC220V）
外 殼： 鋁 單腔/鋁 雙腔/塑料 單腔/不銹鋼 單腔
過程連接： 螺紋/法蘭（選配）

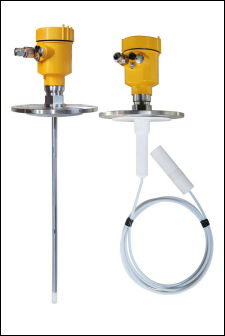

l 702
適用介質： 液體，特別是強腐蝕性的液體
應 用： 酸類、堿類或其它腐蝕性介質測量
防爆認證： Exia ⅡC T6 Ga/ Exd ⅡC T6 Gb
測量范圍： 纜式 0~20m / 桿式 0~6m
頻率范圍： 500MHz-1.8GHz
天 線： 全四氟密封纜式或桿式天線
測量精度： ±10mm
過程溫度： -40～120℃(標準型) /-40～200℃(高溫型)
過程壓力：(-0.1～0.3)MPa/ (-0.1～1.0)MPa (PFA)
信號輸出：（4～20）mA HART /Modbus-RS485
現場顯示： 四位LCD 可編程
電 源： 兩線制（DC24V) /四線制（DC24V/AC220V）
外 殼： 鋁 單腔/鋁 雙腔/塑料 單腔/不銹鋼 單腔
過程連接： 螺紋/法蘭（選配）

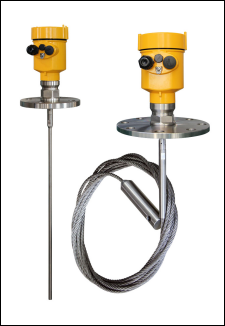

703
適用介質： 液體，特別是強腐蝕性的液體
應 用： 酸類、堿類或其它腐蝕性介質測量
防爆認證： Exia ⅡC T6 Ga/ Exd ⅡC T6 Gb
測量范圍： 纜式 0~20m / 桿式 0~6m
頻率范圍： 500MHz-1.8GHz
天 線： 全四氟密封纜式或桿式天線
測量精度： ±10mm
過程溫度： -40～120℃(標準型) /-40～200℃(高溫型)
過程壓力：(-0.1～0.3)MPa/ (-0.1～1.0)MPa (PFA)
信號輸出：（4～20）mA HART /Modbus-RS485
現場顯示： 四位LCD 可編程
電 源： 兩線制（DC24V) /四線制（DC24V/AC220V）
外 殼： 鋁 單腔/鋁 雙腔/塑料 單腔/不銹鋼 單腔
過程連接： 螺紋/法蘭（選配）
l 704
適用介質： 液體，特別是強腐蝕性的液體
應 用： 酸類、堿類或其它腐蝕性介質測量
防爆認證： Exia ⅡC T6 Ga/ Exd ⅡC T6 Gb
測量范圍： 纜式 0~20m / 桿式 0~6m
頻率范圍： 500MHz-1.8GHz
天 線： 全四氟密封纜式或桿式天線
測量精度： ±10mm
過程溫度： -40～120℃(標準型) /-40～200℃(高溫型)
過程壓力：(-0.1～0.3)MPa/ (-0.1～1.0)MPa (PFA)
信號輸出：（4～20）mA HART /Modbus-RS485
現場顯示： 四位LCD 可編程
電 源： 兩線制（DC24V) /四線制（DC24V/AC220V）
外 殼： 鋁 單腔/鋁 雙腔/塑料 單腔/不銹鋼 單腔
過程連接： 螺紋/法蘭（選配）

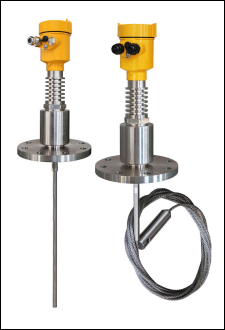

705
適用介質： 液體，特別是高溫高壓環境里的液體
應 用： 密封罐，壓力較大的液體測量
防爆認證： Exia ⅡC T6 Ga/ Exd ⅡC T6 Gb
測量范圍： 纜式 0~15m / 桿式 0~6m
頻率范圍： 500MHz-1.8GHz
天 線： 陶瓷單纜或單桿式天線
測量精度： ±10mm
過程溫度：（-200～400）℃
過程壓力：（-0.1～40）MPa
信號輸出：（4～20）mA HART /Modbus-RS485
現場顯示： 四位LCD 可編程
電 源： 兩線制（DC24V) /四線制（DC24V/AC220V）
外 殼： 鋁 單腔/鋁 雙腔/塑料/不銹鋼 單腔
過程連接： 螺紋/法蘭（選配）

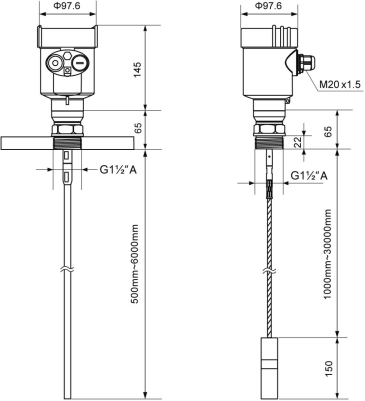

儀表尺寸：
