l 測量盲區更小，對于小罐測量也會取得良好的數據。
l 高信噪比，即使在波動的情況下也能獲得更優的性能。
l 高頻率，是測量固體和低介電常數介質的選擇。
2、儀表介紹
l 901
應 用： 各種腐蝕的液體
測量范圍： 0~10米
過程連接： 螺紋、法蘭
過程溫度： -40～130℃
過程壓力： -0.1～0.3MPa
精度： ±5mm
防護等級： IP67
頻率： 26GHz
電源：兩線制（DC24V）/四線制（DC24V/AC220V）
防爆等級：Exia ⅡC T6 Ga / Exd ⅡC T6 Gb
外殼：鋁 單腔 /鋁 雙腔 / 塑料 單腔/ 不銹鋼 單腔
信號輸出：4~20mA（兩線/四線）/ Mod bus-RS485
l 902
應用： 耐溫、耐壓、輕微腐蝕的液體
測量范圍： 0~30米
過程連接： 螺紋、法蘭
過程溫度： -40～130℃( 標準型 ) / -40～230℃( 高溫型 )
過程壓力： -0.1～4.0MPa
精 度： ±3mm
防護等級： IP67
頻率： 26GHz
電源：兩線制（DC24V）/四線制（DC24V/AC220V）
防爆等級：Exia ⅡC T6 Ga / Exd ⅡC T6 Gb
外 殼：鋁 單腔 / 鋁 雙腔 / 塑料 單腔/ 不銹鋼 單腔
信號輸出：4~20mA（兩線/四線）/ Mod bus-RS485
l 902T
應 用： 腐蝕性液體、蒸汽、揮發性液體
測量范圍： 0~20米
過程連接： 法蘭
過程溫度： -40～130℃( 標準型 ) / -40～230℃( 高溫型 )
過程壓力： -0.1～2.0MPa
精 度： ±3mm
防護等級： IP67
頻 率： 26GHz
電源：兩線制（DC24V）/四線制（DC24V/AC220V）
防爆等級：Exia ⅡC T6 Ga / Exd ⅡC T6 Gb
外殼：鋁 單腔 / 鋁 雙腔 / 塑料 單腔/ 不銹鋼 單腔
信號輸出：4~20mA（兩線/四線）/ Mod bus-RS485
l 902S
應 用： 輕微腐蝕性液體，蒸汽、揮發性液體
測量范圍： 0~15米
過程連接：法蘭、螺紋
過程溫度： -40～130℃( 標準型 ) / -40～230℃( 高溫型 )
過程壓力： -0.1～2.0MPa
精 度： ±3mm
防護等級： IP67
頻 率： 26GHz
現場顯示：四位LCD 可編程
電源：兩線制（DC24V）/四線制（DC24V/AC220V）
防爆等級：Exia ⅡC T6 Ga / Exd ⅡC T6 Gb
外殼：鋁 單腔 / 鋁 雙腔 / 塑料 單腔/ 不銹鋼 單腔
信號輸出：4~20mA（兩線/四線）/ Mod bus-RS485
l 903
應 用：固體料 、強粉塵
、
易結晶 、 結露場合
測量范圍： 0~70米
過程連接： 萬向法蘭
過程溫度： -40～130℃( 標準型 ) / -40～230℃( 高溫型 )
過程壓力： -0.1～4.0MPa( 平板法蘭 )
-0.1～0.3MPa ( 萬向法蘭 )
精 度： ±15mm
防護等級： IP67
頻率： 26GHz
電源：兩線制（DC24V）/ 四線制（DC24V/AC220V）
防爆等級：Exia ⅡC T6 Ga / Exd ⅡC T6 Gb
外殼：鋁 單腔 / 鋁 雙腔 / 塑料 單腔/ 不銹鋼 單腔
信號輸出：4...20mA/HART( 兩線/四線 ) / Mod bus-RS485
l 904
應用： 固體料、強粉塵 、
易結晶 、 結露場合
測量范圍： 0~80米
過程連接： 螺紋、萬向法蘭
過程溫度： -40～130℃( 標準型 ) / -40～230℃( 高溫型 )
過程壓力： -0.1～0.3MPa
精度： ±15mm
防護等級： IP67
頻率： 26GHz
電源：兩線制（DC24V）/四線制（DC24V/AC220V）
防爆等級： Exia ⅡC T6 Ga / Exd ⅡC T6 Gb
外殼：鋁 單腔 / 鋁 雙腔 / 塑料 單腔/ 不銹鋼 單腔
信號輸出：4...20mA/HART( 兩線/四線 ) / Mod bus-RS485
l 905
應用： 固體顆粒 、粉料
測量范圍： 液體 0~ 30米/ 固塊 0~20米/ 固粉 0~ 15米
過程連接： 螺紋 、法蘭
過程溫度： -40～130℃( 標準型 ) / -40～230℃( 高溫型 )
過程壓力： -0.1～4.0MPa (平板法蘭 )
-0.1～0.3MPa（萬向法蘭）
精 度： ±15mm
防護等級： IP67
頻率： 26GHz
電源：兩線制（DC24V）/四線制（DC24V/AC220V）
防爆等級： Exia ⅡC T6 Ga / Exd ⅡC T6 Gb
外殼：鋁 單腔 / 鋁 雙腔 / 塑料 單腔/ 不銹鋼 單腔
信號輸出：4...20mA/HART( 兩線/四線 ) / Mod bus-RS485
l 906標準型
應用：衛生型液體存儲容器、強腐蝕性容器
測量范圍： 0~20米
過程連接： 法蘭
過程溫度： -40～100℃
過程壓力： -0.1～0.3MPa
精度： ±3mm
防護等級：IP67
頻率： 26GHz
電源：兩線制（DC24V）/四線制（DC24V/AC220V）
防爆等級： Exia ⅡC T6 Ga / Exd ⅡC T6 Gb
外殼：鋁 單腔 / 鋁 雙腔 / 塑料 單腔/ 不銹鋼 單腔
信號輸出：4...20mA/HART( 兩線/四線 ) / Mod bus-RS485
l 906耐壓耐高溫型
應用：衛生型液體存儲容器 、強腐蝕性容器
測量范圍： 0~20米
過程連接： 法蘭
過程溫度：-40～130℃( 標準型 ) / -40～200℃( 高溫型 )
過程壓力： -0.1～2.5MPa（PTFE整體填充天線）
精度： ±3mm
防護等級：IP67
頻率： 26GHz
電源：兩線制（DC24V）/四線制（DC24V/AC220V）
防爆等級： Exia ⅡC T6 Ga / Exd ⅡC T6 Gb
外殼：鋁 單腔 / 鋁 雙腔 / 塑料 單腔/ 不銹鋼 單腔
技術參數
過程連接 螺紋 G1? ”A / 螺紋 1? ”NPT / 法蘭
天線型材 不銹鋼 / 四氟（PTFE）
外 殼 鑄鋁 、不銹鋼、塑料
外殼和外殼蓋之間的密封 硅橡膠
外殼視窗 聚碳酸酯
接地端子 不銹鋼
供電電壓
兩線制 24 VDC
四線制 6～24VDC （Modbus-RS485）
198～242VAC（雙腔隔爆）
110VAC （雙腔隔爆）
功耗 Max. 22. 5mA / 1W
允許紋波 - <100Hz Uss < lV
- (100～100K) Hz Uss < l0mV
電纜參數 電纜入口／插頭 1個電纜入口（M20×l.5）
1個盲堵（M20×l.5）
接線端子 可用2.5mm2導線
輸出參數
輸出信號 ( 4～2 0) mA / Modbus-RS485
分辨率 1. 6uA
故障信號 電流輸出不變/ 20. 5mA /22mA/ 3.9mA
積分時間 （0～36）s 可調
特征參數
盲區 天線末端
上限測量距離 901 10米 （液體型）
902 30米 （液體型）
902T 20米 （液體型）
902S 15米 （液體型）
903 70米 （固體型）
904 80米 （固體型）
905 30米 （固體型）
906 20米 （液體型）
微波頻率 26GHz
通訊接口 HART通訊協議 / Modbus-RS485通訊協議
測量間隔 大約1秒（取決于參數設置）
調整時間 大約1秒（取決于參數設置）
顯示分辨率 1mm
工作存儲及運輸溫度 (-40～80) ℃
過程溫度(天線部分的溫度) 901 -40～130℃
902 -40～130℃ (標準型) /-40～230℃ (高溫型)
902T -40～130℃ (標準型) /-40～230℃ (高溫型)
902S -40～130℃ (標準型) /-40～230℃ (高溫型)
903 -40～130℃ (標準型) /-40～230℃ (高溫型)
904 -40～130℃ (標準型) /-40～230℃ (高溫型)
905 -40～130℃ (標準型) /-40～230℃ (高溫型)
906 -40～100℃
相對濕度 ? 95%
壓力 Max. 4.0MPa
耐震 振動頻率(10～150)Hz ，振動加速度可達l0m/s2

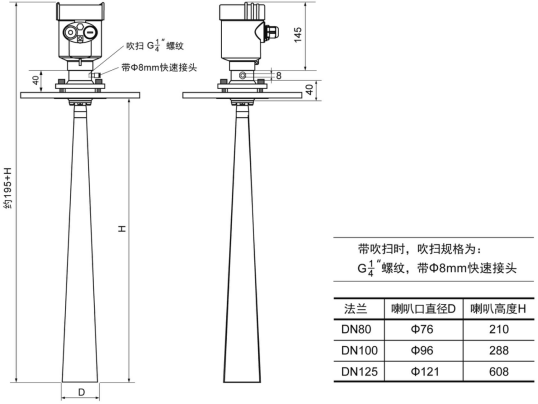

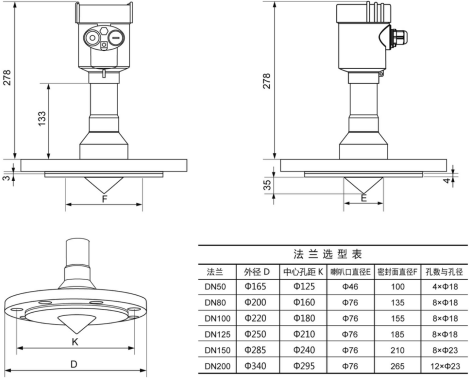

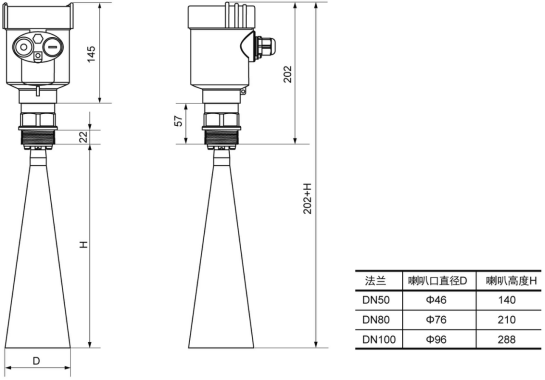

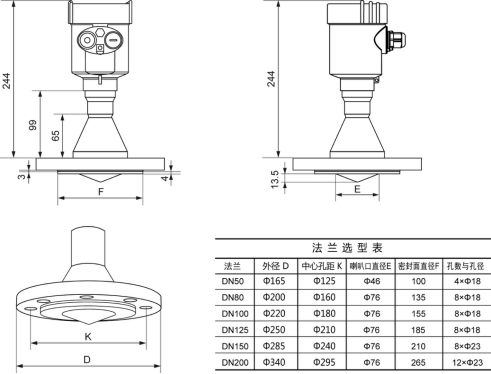

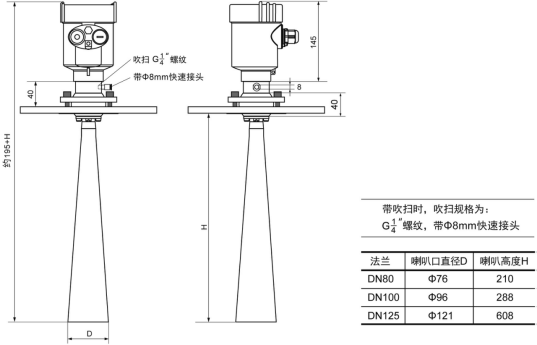

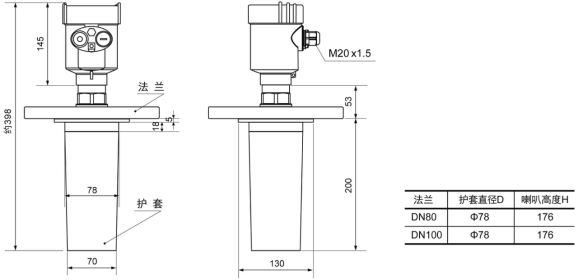

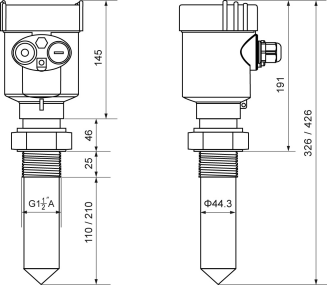

產品尺寸：
901
902
902T
902S
903
904
905
906標準型
906耐壓耐高溫型
