6100P-表壓變送器 /6100A-絕壓變送器

發布時間:2021-05-13 16:11:48| 瀏覽次數：

6100P-表壓變送器

6100A絕壓變送器

6100P/6100A系列表壓/絕壓變送器用于測量液體、氣體或蒸汽的液位

、密度

、壓力

，然后將其轉變成4～20mADC HART電流信號輸出

。也可與HART375或HART475手操器相互通信

，進行參數設定

、過程監控等

。

標準規格

（以標準零點為基準調校量程，不銹鋼 316L膜片

，填充液為硅油）

1：性能規格

調量程的參考精度

（包括從零點開始的線性

、回差和重復性）

±0.075%

若TF>10 (TF=最大量程/調節量程)，則為：

±(0.0075×TF)%

可選最高精度0.05%

。

環境溫度影響

量程代碼	-20℃～70℃總影響量
B	±(0.20×TF+0.10)%×Span
其它	±(0.10×TF+0.10)%×Span

長期穩定性

量程代碼	影響量
B	±0.2%×Span/1年
其它	±0.1%×Span/1年

電源影響

±0.001% /10V(15～42V DC)，可忽略不計

2：功能規格

量程和范圍(6100P-表壓)

量程/范圍		kPa	bar
B	量程	0.6～6	6～60mbar
B	范圍	-6～6	-60～60mbar
C	量程	2～40	0.02～0.4
C	范圍	-40～40	-0.4～0.4
D	量程	2.5～250	0.025～2.5
D	范圍	-100～250	-1～2.5
F	量程	30～3000	0.3～30
F	范圍	-100～3000	-1～30
G	量程	0.1～10MPa	1～100
G	范圍	-0.1～10MPa	-1～100
H	量程	0.20～20 MPa	2.0～200
H	范圍	-0.1～20 MPa	-1～200
I	量程	0.4～40 MPa	4～400
I	范圍	-0.1～40 MPa	-1～400
J	量程	0.6～60 MPa	6～600
J	范圍	-0.1～60 MPa	-1～600

量程和范圍(6100A-絕壓)

量程/范圍		kPa	bar
B	量程	2～40	0.02～0.4
B	范圍	0～40	0～0.4
C	量程	2.5～250	0.025～2.5
C	范圍	0～250	0～2.5
E	量程	30～3000	0.3～30
E	范圍	0～3000	0～30

量程極限

在量程的上下限范圍內

，可以任意調整

。建議選擇量程比盡可能低的量程代碼，以優化性能特征

。

零點設置

零點和量程可以調節到表中測量范圍內的任何值

，只要：標定量程≥最小量程

安裝位置影響

與膜片面平行方向的安裝位置變化不會造成零漂影響，若安裝位置與膜片面超過90°的變化

，量程C有<0.25kPa范圍內的零位漂移

，其它量程有<0.15kPa范圍內的零位影響，均可以通過調節調零校正

。無量程影響

。

輸出

2線制，4～20mADC

，可選HART輸出數字通訊

，可選擇線性或平方根輸出。

輸出信號極限：Imin=3.8mA

，Imax=20.8mA

報警電流

低報模式（最?div id="m50uktp" class="box-center"> 。?/span>3.8mA

高報模式（最大）：20.8 mA

不報模式（保持）：保持故障前的有效電流值

報警電流標準設置：高報模式

響應時間

放大器部件阻尼常數為0.1s；傳感器時間常數為0.1～1.6s

，取決于量程及量程比

。附加的可調時間常數為：0.1～60s。

預熱時間： < 15s

環境溫度

-40～85℃

帶液晶顯示

、氟橡膠密封圈時-20～70℃

儲存溫度/運輸溫度

-50～85℃

帶液晶顯示時：-40～85℃

壓力極限

從真空至最大量程

。

過載極限：

量程	6kPa (B)	40kPa (C)	250kPa (D)	3MPa (F)
過載極限	200KPa	500KPa	2000KPa	7.5MPa
量程	10MPa (G)	20MPa (H)	40MPa (I)	60MPa (J)
過載極限	20MPa	40MPa	60MPa	70MPa

電磁兼容性(EMC)

見下頁《電磁兼容性附表》

3：安裝

電源及負載條件

電源電壓為24V，R≤(Us-12V)/Imax kΩ

其中 Imax=23 mA

最大電源電壓：42VDC

最小電源電壓：12VDC

，15VDC（背光液晶顯示）

數字通訊負載范圍： 230～600Ω

電氣連接

M20X1.5電纜密封扣

，接線端子適用于0.5～2.5mm²的導線。

過程連接

標準過程連接：NPT 1/2內螺紋，可轉成NPT 1/2

、G1/2以及M20x1.5的外螺紋

、KF16真空接口。

4：物理規格

材質

膜片：不銹鋼 316L

、哈氏合金C

過程連接：不銹鋼 316L

填充液：硅油

變送器外殼：鋁合金材質

，外表噴涂環氧樹脂

外殼密封圈：丁腈橡膠（NBR）

銘牌：不銹鋼 304

重量

1.6kg（無：液晶顯示、安裝支架

、過程連接）

外殼防護等級

IP67

電磁兼容性附表

序號	測試項目	基本標準	測試條件	性能等級
1	輻射干擾（外殼）	GB/T 9254-2008表5	30MHz～1000MHz	合格
2	傳導干擾（直流電源端口）	GB/T 9254-2008表1	0.15MHz～30MHz	合格
3	靜電放電(ESD)抗擾度	GB/T 17626.2-2006	4kV(觸點) 8kV(空氣)	B
4	射頻電磁場抗擾度	GB/T 17626.3-2006	10V/m (80MHz～1GHz)	A
5	工頻磁場抗擾度	GB/T 17626.8-2006	30A/m	A
6	電快速瞬變脈沖群抗擾度	GB/T 17626.4-2008	2kV(5/50ns,5kHz)	B
7	浪涌抗擾度	GB/T 17626.5-2008	1kV（線線之間） 2kV（線地之間）(1.2us/50us)	B
8	射頻場感應的傳導干擾抗擾度	GB/T 17626.6-2008	3V(150KHz～80MHz)	A

注：（1）A性能等級說明：測試時

，在技術規范極限內性能正常。

（2）B性能等級說明：測試時

，功能或性能暫時降低或喪失

，但能自行恢復，實際運行狀況

、存儲及其數據不改變

。

外形尺寸單位

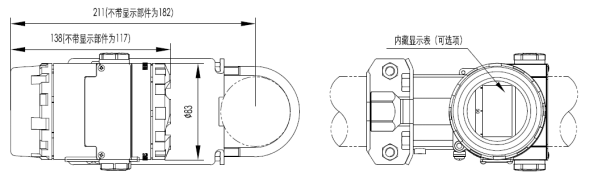

水平配管連接方式（側面）水平配管連接方式（正面）

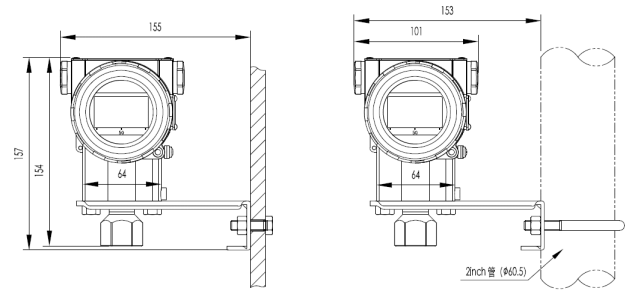

墻裝連接方式垂直配管連接方式

6100P系列壓力-絕壓變送器.pdf
