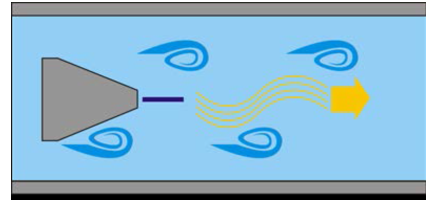

，旋渦振動頻率
f與管道內流體平均流速v成正比。
關系式如下：F=St*????/???=St*v/md
式中：
f－發生體一側產生的卡門旋渦頻率（單位：Hz）
St－斯特勞哈爾數，當雷諾數大于20000時是定值（單位：無量綱）
????－旋渦發生體兩側的平均流速（單位：m/s）
???－旋渦發生體的寬度（單位：m）
???－旋渦發生體兩側弓形面積與截面積之比 ；
???－管道內的平均流速（單位：m/s）
對于渦街流量計來說，當雷諾數大于5000時 ，能產生頻率穩定的旋渦序列
；當雷諾數達到
20000~7000000之間時，斯特勞哈爾數約等于0.17不變 ，此時旋渦頻率與管道流速成線性對應關系
。當雷諾數超出這個范圍時，斯特勞哈爾數不是定值
，有如圖示變化
。
定義儀表系數為： k=???/??????
式中：
f－發生體一側產生的卡門旋渦頻率（單位：Hz）
??????—通過流量計的體積流量（m3/h）
k—渦街流量計的儀表系數（脈沖數/m3）
當雷諾數大于20000時，儀表系數k也為定值 ，其值大小僅與旋渦發生體的幾何參數有關
，而與流體物性和組分無關。因此
，渦街流量計既可以測量液體
，也可以測量氣體和蒸汽。用水標定的渦街流量計可以用來測氣體和蒸汽
。
2 、DFV系列渦街流量計
特點l軟件采用信號智慧跟蹤、分析算法 ，實時抑制振動噪聲并準確提取流量信號
l采用隔離電源和多種抗干擾措施 ，電子模塊有效屏蔽掉大部分干擾
l下限可測量流速達到了國標的水平
l超高的穩定性，比傳統技術穩定性好 ，量程比真正做到
30:1l模塊化設計 ，保證產品的高可靠性和一致性，以及長期穩定性
l有HART 、
Modbus多種通訊方式l有微功耗設計型 ，單節鋰電池供電可連續工作
3~5年l先進的探頭封裝技術，可達IP68防護等級，長期穩定性好
，不懼潮濕環境
l增強的探頭安裝結構工藝，可耐受
1g管道振動l高溫型可測量450℃蒸汽流量
3、DFV系列渦街流量計
技術參數
型 號 | DFV-F | DFV-J |
連接形式 | 法蘭 | 夾持 |
口 徑 | DN15~DN350 | DN15~DN150 |
應用 | 液體、氣體和蒸汽應用，介質必須是均勻的、單相的 |
傳感器結構 | 壓電式 |
適用介質 | 氣體、液體、蒸汽 |
材質 | 304、316、其它材料需要特殊定制 |
精度 | ±1（氣體、蒸汽）、±0.75（液體）（雷諾系數≥20000 |
重復性 | ±0.3% |
壓力登記 | 1.6MPa、2.5MPa、4.0MPa，Class150，Class300高壓定制 |
介質溫度 | -40~+280℃，-40~+350℃，-40~+450℃，-196~+85℃ |
環境溫度 | 普通型：-40~80℃度（LCD工作溫度-20~+70℃） 本安防爆：-40~+60℃ ，隔爆：-20~+60℃ |
環境濕度 | 5％~90％RH |
供電電源 | 兩線制或四線制：12~30VDC電池供電：3.6VDC鋰電池（一節ER34615鋰電工3~5年） |
輸出信號 | 4~20mADC，脈沖信號（傳感器原始振動信號） |
通訊協議 | 可選HART、RS485/Modbus RTU |
顯 示 | 128X64點陣LCD顯示，英漢雙語菜單 |
電氣接口 | M20X1.5或1/2NPT |
防護等級 | IP65、IP67、IP68 |
防爆標志 | Exia IIC T1~T6 Ga |

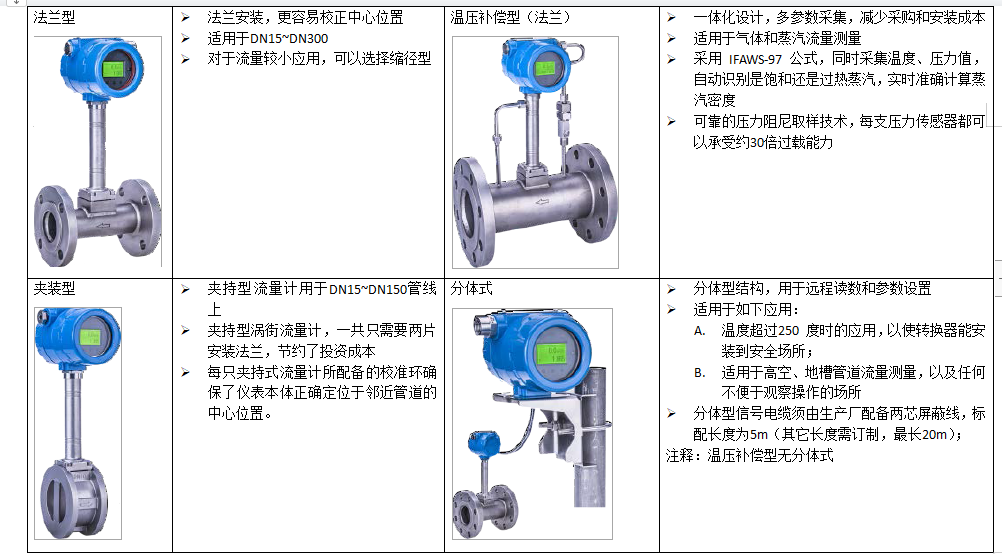

4、傳感器

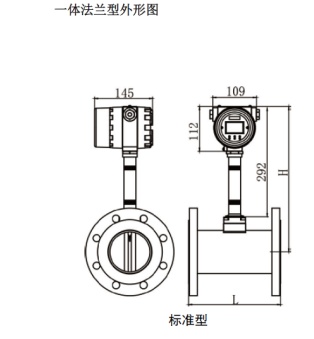

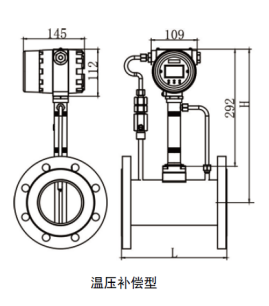

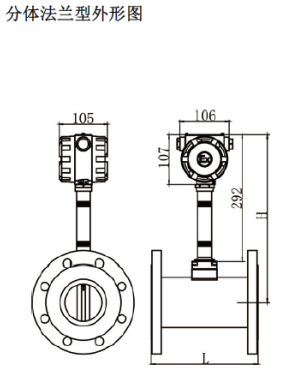

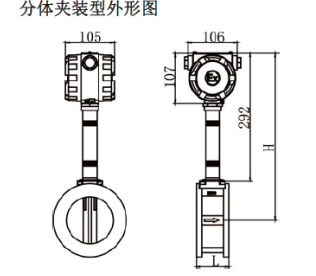

5、外形尺寸
