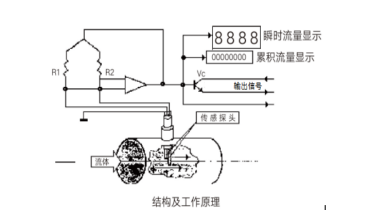

2. 測量原理
熱式質量流量計由傳感器和信號分析、處理與控制單元兩部分構成。傳感器一部分測量溫度，而另一部分用于加熱。前者監控實際過程溫度值；后者維持一恒定溫度值，使其總是高于實際過程溫度且與該過程溫度保持恒定的溫度差。氣體的流量越大，冷卻效應就越大，維持差分溫度所需的能量也就越大。因此，通過測量加熱器的能量便可得出被測氣體的流量。
計算公司如下：
3. 產品特點
? 具有體積小、數字化程度高、安裝方便，測量準確等優點
? 質量流量計，對氣體流量測量無需溫度和壓力補償，測量方便、準確?div id="d48novz" class="flower left">
？傻玫綒怏w的質流量或者標準體積流量。
? 抗震性能好使用時間長。傳感器無活動部件和壓力傳感部件，不受震動對測量精度的影響。
? 數字化設計。整體數字化電路測量，測量準確、維修方便。
? 采用 RS-485 通訊，可以實現工廠自動化、集成化。
? 一體或分體型結構，整機構造簡單可靠，安裝維護量很少。
? 現場液晶顯示瞬時、累積流量，標準電流或電壓信號輸出，上下限報警等
? 內置存儲器，利用電腦
、讀寫器可實現在線維護，無需卸下流量計重新吹掃管線
? 可選整流裝置，能極大的減少對前
、后直管段的要求
? 可選鉭金屬探頭，測量氯氣、光氣等強腐蝕性氣體
4. 技術參數
型號 | 管道式 DFT-P | 插入式 DFT-G |
適用介質 | 不含液態水的氣體，乙炔除外 |
準確度 | ±1%的讀數；±5%滿量程 |
重復性 | 0.2%滿量程 |
溫度范圍 | 傳感器：-40～+230℃/-20～+350℃/-10～+550℃ 轉換器：-20～+65℃ |
供電電源 | 24VDC/220VAC |
信號輸出 | 4~20mA，RS232輸出（非隔離） ；RS485輸出（光隔離）；MODBUS RTU協議 ，繼電器輸出 |
響應時間 | ≤1S |
溫度系數 | 0.05%℃ |
顯示內容 | 質量流量或者標況體積流量、累積流量，流速 ，流量百分比 ，標準時間和累積運行時間 |
過程壓力 | ≤4.2MPa（高于此壓力與工廠溝通 |
過程連接 | 法蘭 | 鎖緊裝置/球閥連接 |
防爆等級 | Exd IIC T6 Gb |
防護等級 | 傳感器IP67；變送器IP65 |
傳感器材質 | 316L/哈市合金/特殊定制 |
報警點 | 繼電器干接點輸出，可選擇上限單報警點或上下限雙報警點 |
電氣接口 | M20*1.5 |
結構類型 | 一體化結構、分體結構 |
5. 傳感器
管道式 | ? 管道安裝減少彎道等流體件產生的亂流 提高氣體流量的測量精度 ? 可在很短的直管段情況下取得良好的測量結果 ? 管道口徑：DN15～2000mm ? 一體結構、分體結構 |
插入式 | ? 可在低壓或帶壓情況下安裝、拆卸，適用于現有管道的流體測量和變異標的維護修理 ? 管道口徑： DN15～8000mm ? 一體結構、分體結構 |
6. 安裝示意圖

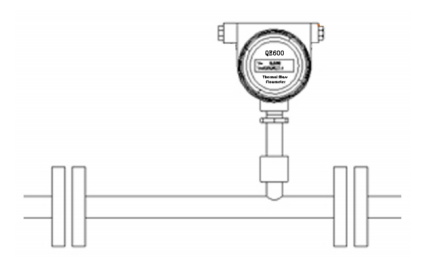

1）管道式安裝示意圖

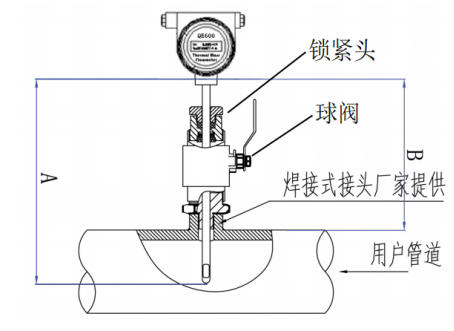

2）插入式安裝示意圖
