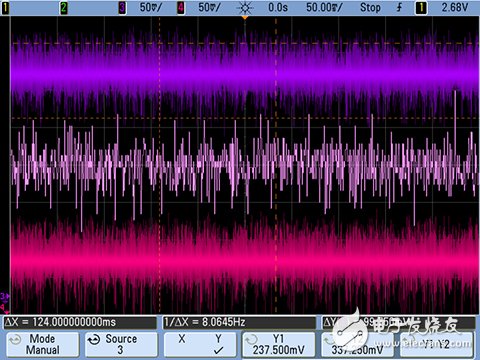

圖 7. 偏置為 0.28 VDC b、共模噪聲為 0.1 VP-P 系統中的電極電位
典型流速范圍為 0.01 m/s到 15 m/s——即動態范圍為 1500:1。典型線路供電電磁流量計的靈敏度為 150 μV/（m/s）到 200 μV/（m/s）。因此，雙向流速為 0.01 m/s時，150 μV/（m/s）傳感器將提供 3 μVP-P 輸出。對于 2:1 的信噪比而言，折合到輸入端的總噪聲不應超過 1.5 μVP-P。在直流到低頻范圍內，流速的變化緩慢，因此 0.1 Hz到 10 Hz噪聲帶寬很重要。此外，傳感器輸出電阻可以很高。為了滿足這些要求，前端放大器必須具備較低的噪聲、較高的共模抑制能力，以及較低的輸入偏置電流。
傳感器的共模輸出電壓由前端放大器的共模抑制進行衰減。若CMR為 120 dB，則 0.28 VDC 偏置被抑制到 0.28 μVDC。該失調 可以通過對信號進行交流耦合而校準或取消。交流分量會在放 大器輸出端產生噪聲，低到可測試水平。若CMR為 120 dB，則 0.1 VP-P 被抑制到 0.1 μVP-P。
傳感器輸出電阻在幾十Ω到 107 Ω之間變化，具體取決于電極類型和流體導電率。為了大程度減少損失，前端放大器的輸入阻抗必須遠大于傳感器的輸出電阻。需要用到一個具有高輸入電阻的JFET或CMOS輸入級。前端放大器的低偏置電流和低失調電流是減低電流噪聲和共模電壓的關鍵參數。表 4 顯示數個前端放大器的規格。

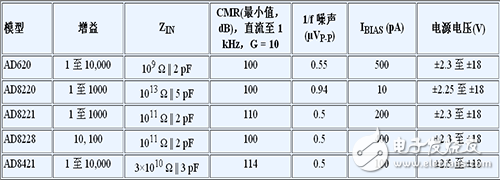

表 4. 代表性儀表放大器規格
圖 8 顯示采用精密儀表放大器 AD8228 的流量計。前端放大器抑制共模電壓，同時放大微弱的傳感器信號。該流量計合理的布局以及經激光調整的電阻允許其提供有保證的增益誤差、增益漂移和共模抑制規格
。為了大程度減少泄漏電流，可以通 過對輸入電壓進行采樣
，并將緩沖電壓連接到輸入信號路徑周?chē)奈雌帘巫呔€
，從而保護高阻抗傳感器輸出。
第一級的增益通常為 10 到 20，但不會更高
，因?yàn)榈碗娖叫盘?hào)必須經過放大才能進行后期處理，同時保持較小的直流失調
，避免后級電路飽和
。

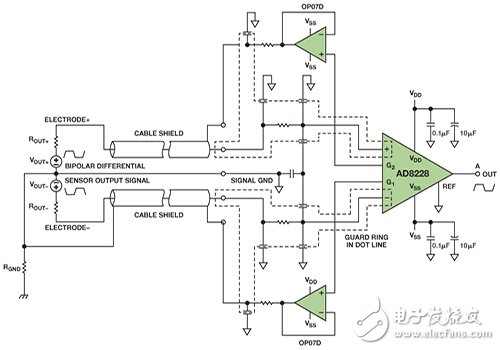

圖 8. 前端放大器和電磁流量傳感器之間實現接口
輸入級后接有源帶通濾波器，可用來抹除直流分量，并將增益設為利用后級ADC的輸入動態范圍
。傳感器勵磁頻率范圍為電源線頻率的 1?25 到 1?2，據此可設置帶通截止頻率
。圖9 顯示流量計中使用的帶通濾波器
。

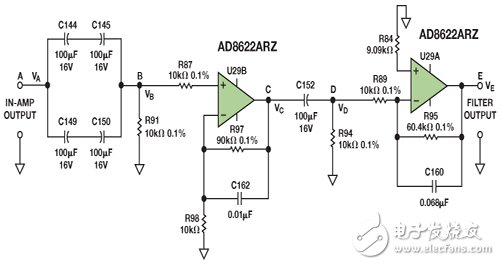

圖 9. 輸入放大器后接帶通濾波器
第一級是一個交流耦合單位增益高通濾波器，截止頻率為 0.16Hz。其傳遞函數為：
隨后幾級結合第一級形成完整的帶通濾波器，其低頻截止頻率為 0.37 Hz，高頻截止頻率為 37 Hz
，3.6 Hz時的峰值為 35.5 dB
，滾降為–40 dB/十倍頻程
，等效噪聲帶寬為 49 Hz。針對該級選擇的放大器一定不能產生額外的系統噪聲
。
使用低功耗精密運算放大器 AD8622 ——其 1/f噪聲額定值為0.2 μVP-P，寬帶噪聲額定值為 11 nV/√Hz——折合到濾波器輸入端的噪聲為 15 nV rms。當折合到放大器輸入端時，該噪聲變?yōu)?1.5 nV rms，與 0.01 m/s流速下的±1.5 μV P-P 噪聲相比可以忽略不計。將來自共模電壓、前端放大器和帶通濾波器的噪聲源相加，則折合到AD8228 輸入端的方和根噪聲為 0.09 μV rms，或者約 為 0.6 μV P-P。
濾波器輸出在幅度中包含流速，在相位中包含流向。雙極性信號通過模擬開關

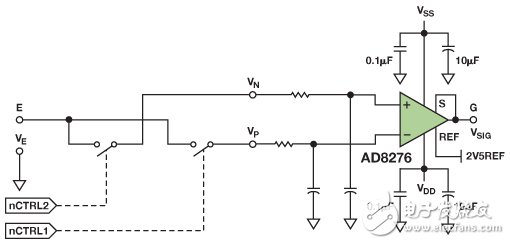

、保持電容和差動放大器進行解調，如圖 10 所示
。模擬開關必須具有較低的導通電阻和中等開關速度
。高壓防閂鎖型四通道單刀單擲（SPST）開關ADG5412 具有 9.8 Ω RON 典型值和1.2 Ω R ON 平坦度，對信號造成的增益誤差和失真很小
。
圖 10. 同步解調電路
低功耗、低成本、單位增益差動放大器 AD8276 以 5 V滿量程輸入范圍與ADC實現接口
。因此
，其REF引腳連接 2.5 V基準電壓源，并對雙極性輸出進行電平轉換處理
，將其轉換為單極性范圍
。高于 2.5 V的輸出表示正向流動，而低于 2.5 V則表示 反向流動
。
選擇 ADC
確定系統誤差預算時，通常傳感器是主導的因素，并且很多傳感器都會占到總誤差的 80%至 90%
。電磁流量計的國際標準規定
，在 25°C和恒定流速的情況下，測量可重復性不應超過系統最大偏差的 1/3
。若總誤差預算為 0.2%
，則可重復性不應超過 0.06%。若傳感器占用了系統噪聲預算的 90%
，則變送器電極的最大誤差應為 60 ppm.
若要最大程度降低誤差，可以對ADC樣本求平均值
。例如，對于五個樣本
，可以舍棄最大樣本和最小樣本
，并對余下的三個樣本求均值。ADC在每個建立的間隔期間都需要獲取五個樣本
，并在勵磁周期的最后 10%期間獲取
。這要求ADC的采樣 速率至少是傳感器勵磁頻率的 50 倍。為了適應最快的 30 Hz勵磁
，最小采樣速率需達到 1500 Hz
。更高的采樣速度允許對更多樣本求均值，從而抑制噪聲
，獲得更佳的精度
。
Σ-?技術適合用來滿足這些對ADC的要求，以適當?shù)乃俣忍峁┏錾脑肼曅阅?div id="m50uktp" class="box-center"> 。超低噪聲??型ADC AD7192 適合電磁流量計使用 ，該器件在 4800 Hz輸出數據速率下具有 16.5 位無噪聲分辨率額定值。表 5 顯示該器件的有效分辨率與增益和輸出數據速率的關系
。

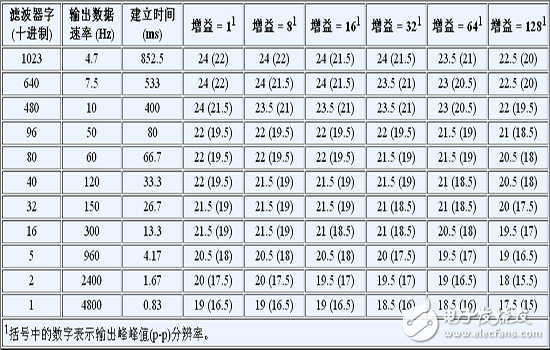

表 5. AD7192 有效分辨率與增益和輸出數據速率的關系

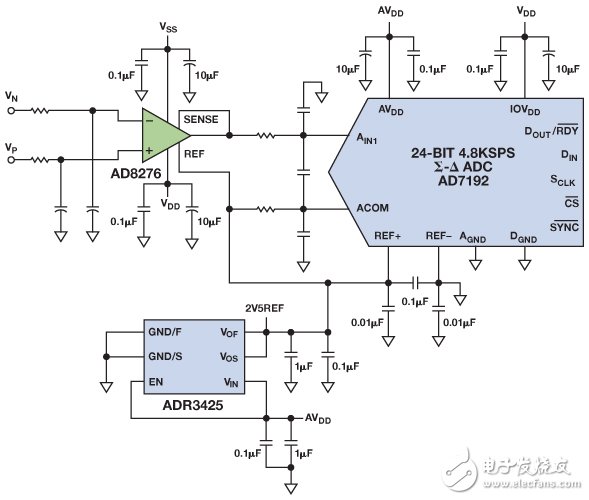

圖 11 顯示ADC子電路，包括解調器輸出和微功耗、高精度 2.5V基準電壓源 ADR3425
。
圖 11. ADC子電路
某些應用（比如飲料灌裝）需更高頻率的傳感器勵磁。150 Hz傳感器線圈勵磁允許在大約一秒時間內完成灌裝過程。噪聲要求不變
，但ADC必須更快
。Σ-?型ADCAD7176-2 的建立時間為 20 μs，250 kSPS時的無噪聲分辨率為 17 位
，50 Hz和 60 Hz信號音的噪聲抑制性能為 85 dB
。
模擬信號鏈測試
此處所述之構建塊用來在校準實驗室內勵磁和測試電磁流量傳感器。在真實的流量系統中還測試了完整的前端，包括高CMRR輸入級
、帶通濾波器和增益級。兩塊測試板在 1 m/s至 5 m/s范圍內達到±0.2%精度
，可重復性為 0.055%
，很好地滿足了工業標準。電磁流量計的信號鏈如圖 12 所示
。

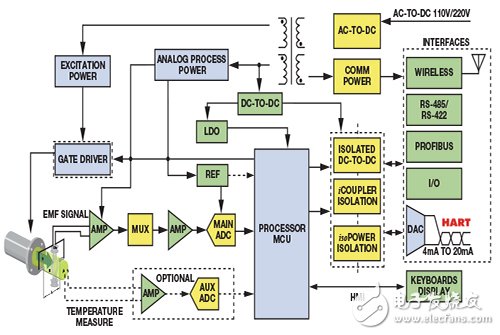

圖 12. 電磁流量計
傳感器勵磁和測量表示整體系統性能，因?yàn)殡姌O產生的mV級信號最終轉換為流量結果。流速信號通過多種協議傳送至系統控制器
，包括RS-485 和 4 mA至 20 mA電流環路
。電流環路的重要優勢是它不受線路壓降的影響
，可以實現長距離通信，并且相比電壓通信更不容易受到噪聲干擾影響
。在工廠自動化應 用中
，數字總線協議更為常用，使用差分電壓模式信號通過較短的距離便可提供高速通信
。圖 13 顯示 4 mA至 20 mA采樣電路
，使用HART ?圖 14 顯示隔離式RS-485 解決方案。

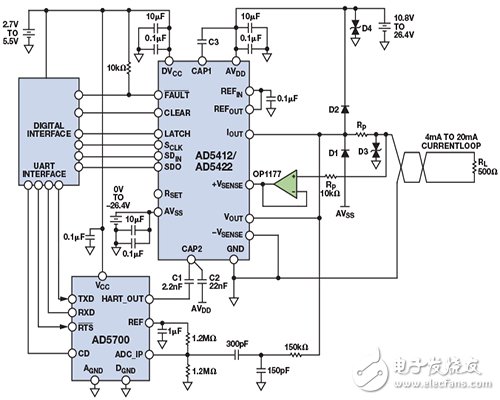

圖 13. 集成 HART 的 4 mA 至 20 mA 電流環路

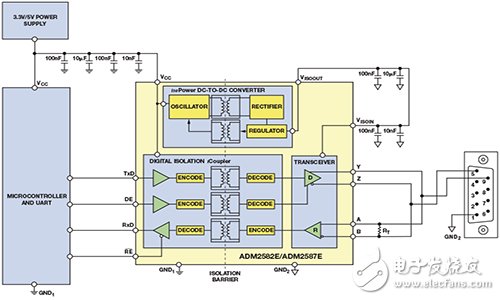

圖 14. 隔離式 RS-485 電路
為了保持用戶界面的安全電壓 ，并防止源信號產生瞬變，通常在每個通信通道與系統控制器之間需要進行電流隔離
。表6 列出的器件針對這些通信標準可提供最高的集成度
。

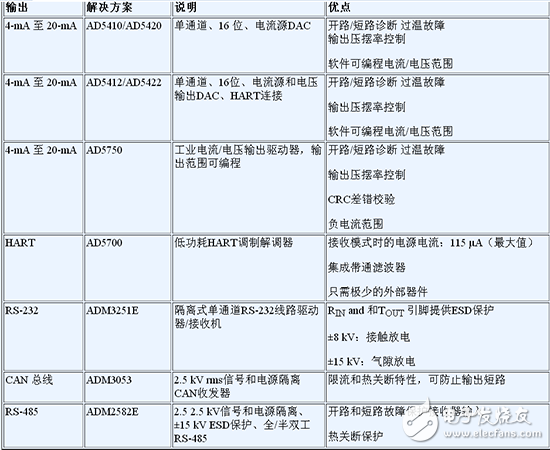

表 6. 用于工業數據采集的集成電路
結論
電磁流量計是目前使用比較廣泛的流量技術之一。主要用于液體流量測量 ，重點是自來水與污水處理系統
，在歐洲尤為受歡迎。其主要的發展趨勢是減少PCB面積和提升性能
。系統性能取決于模擬輸入模塊
，該模塊需要用到高阻抗、低噪聲
、高 CMRR輸入放大器和低噪聲
、高分辨率Σ-?型ADC。后續發展 趨勢表明需要用到速度更快的ADC
。AD719x系列ADC滿足當前的系統級要求
，而AD7176 系列能夠很好地滿足未來的要求。 ADI的高效率DC-DC調節器
、集成式通信
、高分辨率ADC、精 密放大器以及高精度基準電壓源可讓設計人員實現新設計
